Ventilátory RVJ 560, 630, 800, 1000 a 1200

Ventilátor RVJ na přímo	Ventilátor RVJ na spojku

Popis

Základní technické podmínky

Obsah

1. Výkonové charakteristiky ventilátoru
2. Popis
3. Užití
4. Pracovní podmínky
5. Hlavní připojovací rozměry
6. Označování

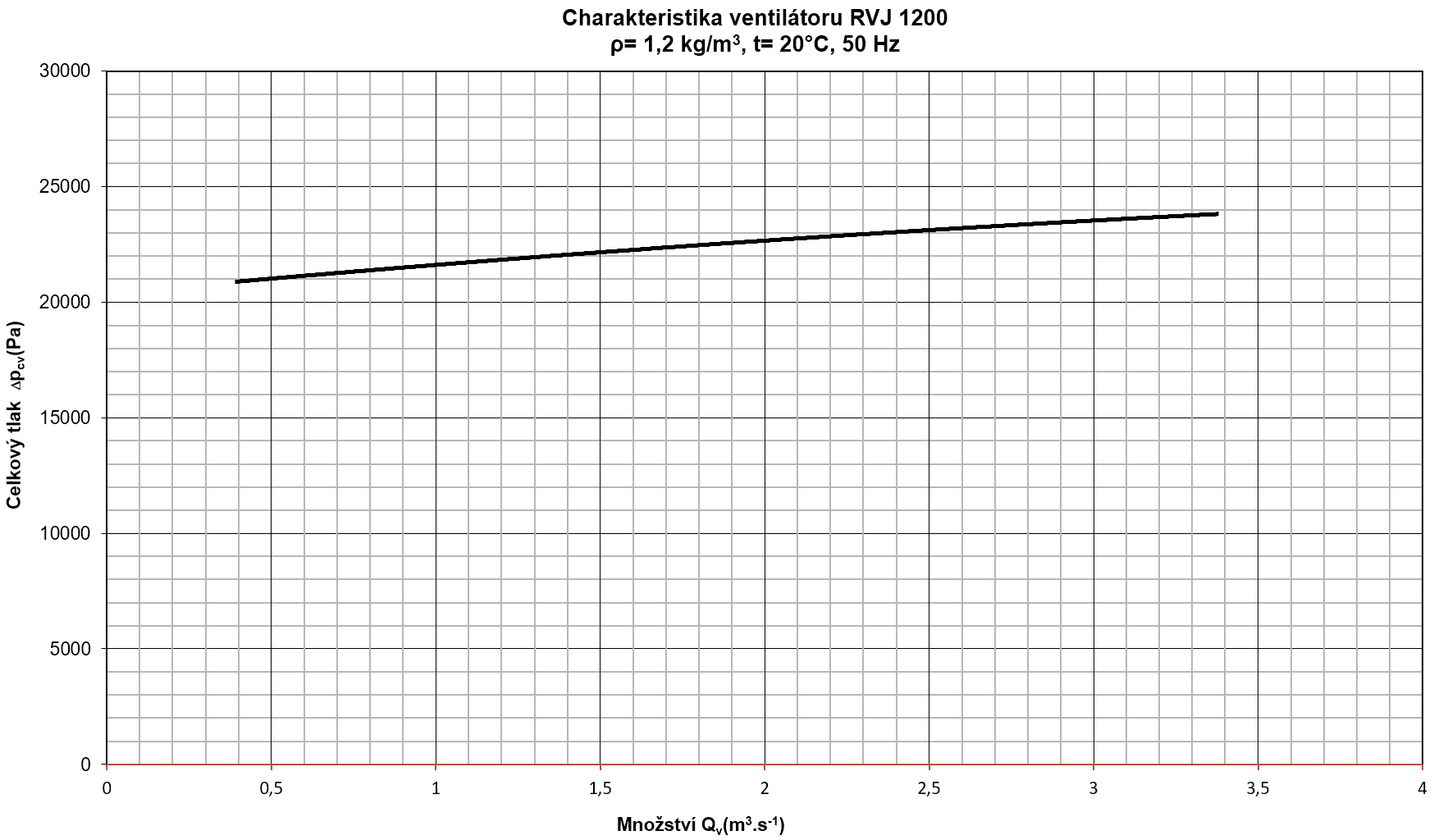

Výkonové charakteristiky ventilátoru

ρ=1,2 kg/m³

Popis

Ventilátory RVJ jednostranně sací podle normy PS 12 3344 jsou radiální vysokotlaké ventilátory, které se vyrábějí ve velikostech 560, 630 a 800. Jsou poháněny elektromotory, oběžné kolo je nasazeno přímo na čepu elektromotoru nebo letmo na hřídeli. Pro rozšíření výkonu ventilátoru lze u velikosti 560 a 630 použít dvě velikosti kol a u velikosti 800 tři oběžná kola.Ventilátory nemají regulaci výkonu. Výkon lze regulovat přídavným regulačním zařízením (viz.katalog příslušenství). Při teplotě nad +70°C se ložisko elektromotoru chladí chladícím kotoučem nasazeným na náboji oběžného kola mezi spirální skříní a elektromotorem. Ventilátory jsou vyrobeny z plechu a profilového materiálu z oceli tř.11 (na přání zákazníka z oceli tř.17), odlitky z tvárné litiny, chladící kotouče z hliníkové slitiny. Spirální skříň je svařovaná v nejnižším bodě odvodněna provrtaným nekrytým otvorem. Ventilátor je spolu s elektromotorem uložen na společném rámu. Ventilátory lze kotvit přímo na betonový základ nebo pružně přes izolátory.

Užití Ventilátory se používají pro dopravu čisté nebo jemným prachem znečištěné vzdušiny pro průmyslové účely.Ventilátory nelze použít pro dopravu vzdušin obsahujících vláknitý prach a vzdušin s příměsemi, které by mohly způsobit zalepování. Ventilátory v nevýbušném provedení lze použít pro dopravu vzdušin a umístění v prostředí s nebezpečím výbuchu. Ventilátory nejsou plynotěsné a nelze je proto použít pro dopravu vzdušin škodlivých a zapáchajících.

Pracovní podmínky Ventilátory mohou dopravovat čisté vzdušiny bez abrazivních příměsí s teplotou -20°C až +70°C. Ventilátory s chladícím kotoučem až +250°C. Ventilátory vyhovují pro dopravu vzdušin a umístění v prostředí bez nebezpečí výbuchu (BNV-ČSN 332320) při teplotě okolí -20°C až +40°C. Ventilátory v nevýbušném provedení jsou certifikovány do zóny 1. Ventilátor je možno provozovat jen ve výrobcem potvrzených parametrech podle údajů na štítku ventilátoru.

Hlavní připojovací rozměry

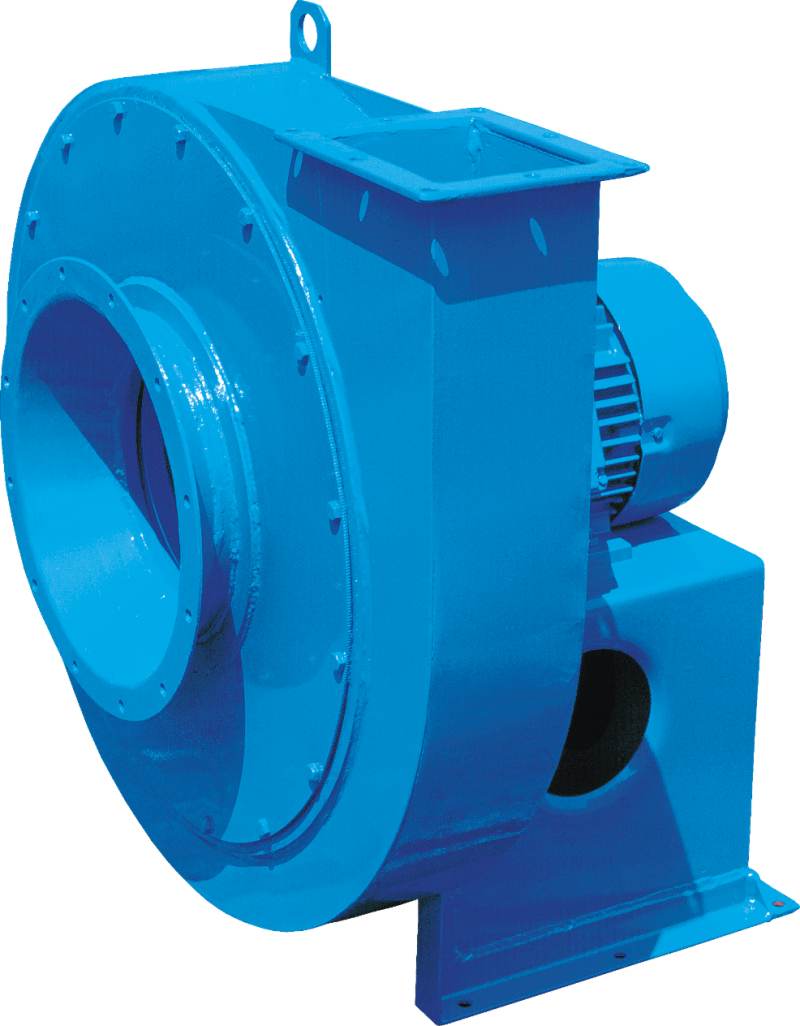

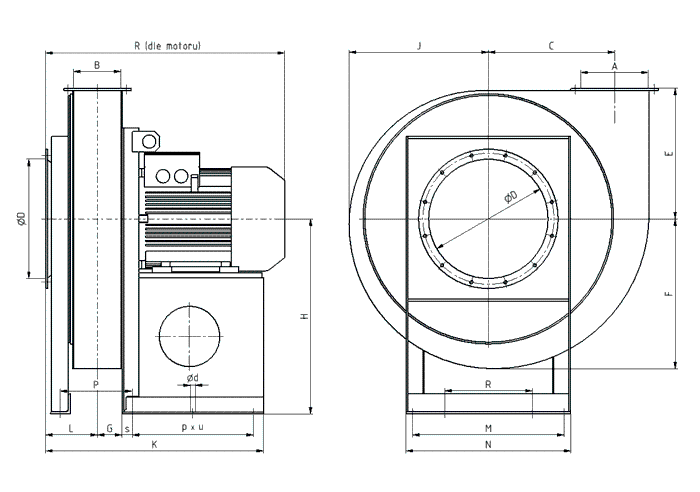

RVJ na přímo



Velikost	A	B	C	D	E	F	G	H	J	K	L	M	N	P	R	d	p	u	s	Hmotnost
560	160	125	320	315	324	373	66	450	346	598	144	390	420	199	220	12	2	160	33	82
630	200	140	375	355	388	446	74	580	414	647	153	450	510	215	260	14	2	180	30	124
800	250	180	470	450	481	557	94	700	519	848	194	560	610	270	280	14	3	160	40	200
1000	180	180	610	280	809	710	712	830	688	1199	290	1000	1040	-	-	14	3	330	25	544
1200	200	162	695	320	921	810	810	930	786	1218	300	1200	1240	-	-	14	3	333	20	815

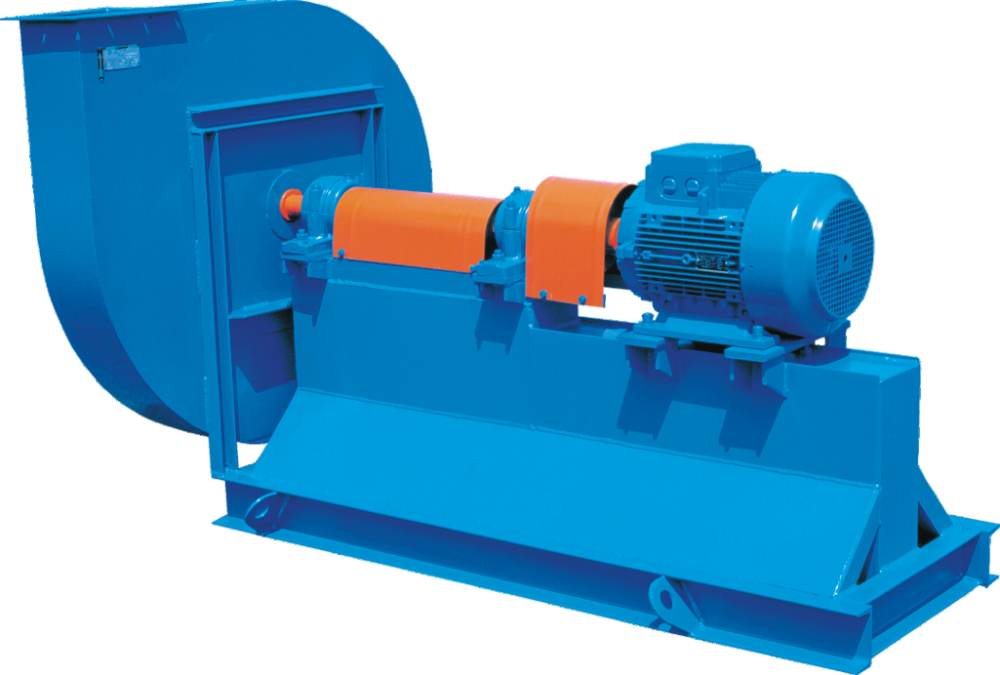

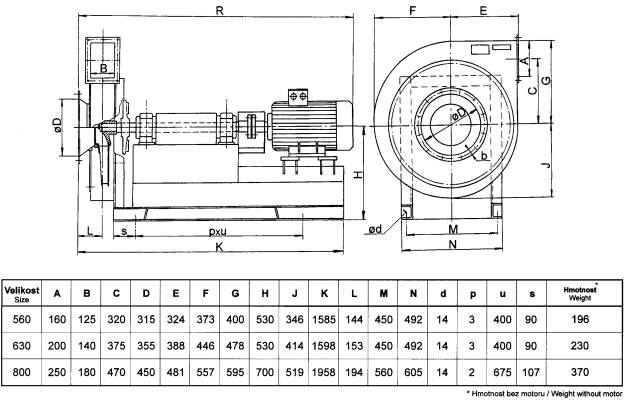

RVJ na spojku

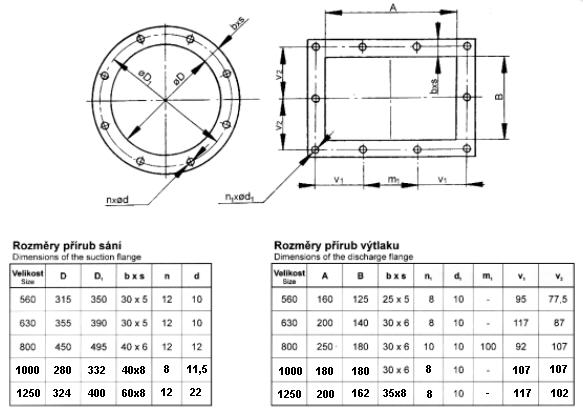

Připojovací rozměry přírub

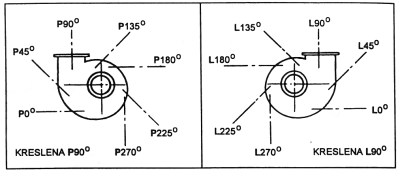

Polohy spirální skříně

Poloha spirální skříně se určuje při pohledu ze strany sání

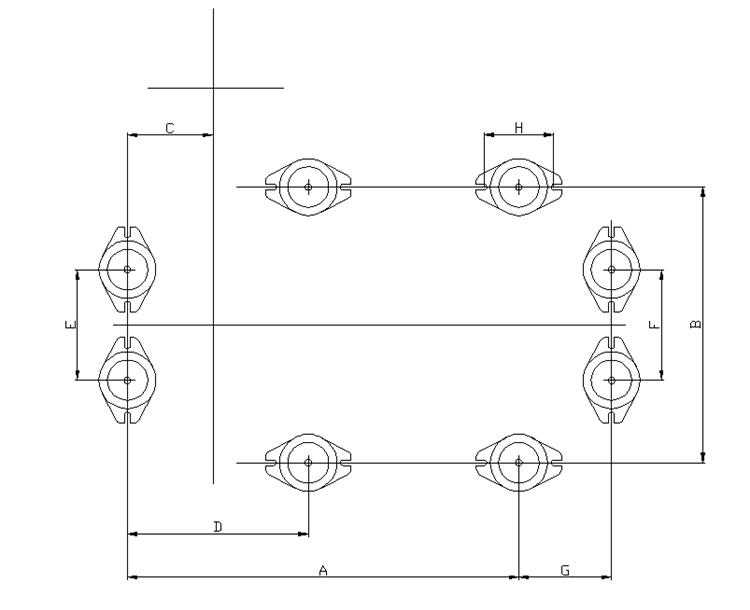

Pružné uložení ventilátorů RVJ



Velikost ventilátoru	Velikost motoru	Výkon (kW)	Typ	Počet	Hmotnost soustavy	Výška osy od podkladu	A	B	C	D	E	F	G	H
560	100L	3	50/30	6	104,-		539	390	101	199	220	-	-	126
	112M	4			112,-
	132S	5,5			124,-
	132S	7,5			132,-
630	132S	5,5	50/30	6	165,-		575	450	111	215	260	-	-
	132S	7,5			173,-
	160M	11			193,-
	160M	15			201,-
	160L	18,5			211,-
800	160M	11	60/40	6	269,-		750	560	136	270	280	-	-	126
	160M	15			277,-
	160L	18,5			287,-
	180M	22			345,-
	200L	30	60/40		405,-		750			430				146
	200L	37			425,-
	225M	45			485,-
	250M	55			575,-

Označování

Příklad označení ventilátoru RVJ poháněného na přímo, velikosti 800 s oběžným kolem číslo 3 a polohou spirální skříně L 90° :

Ventilátor RVJ 800 - 3 - L90° PP 12 3344.2 1LA0200LK02

RVJ 800	typ a velikost
3	číslo oběž. kola
L90°	poloha spir. skříně
PP 12 3344	číslo mormy
.2	s chlad. kotoučem
1LA0200LK02	elektromotor
