Odlučovače SEA a VPC

Odlučovače SEA

Obsah

1. Tlaková ztráta odlučovače
2. Popis
3. Hlavní připojovací rozměry

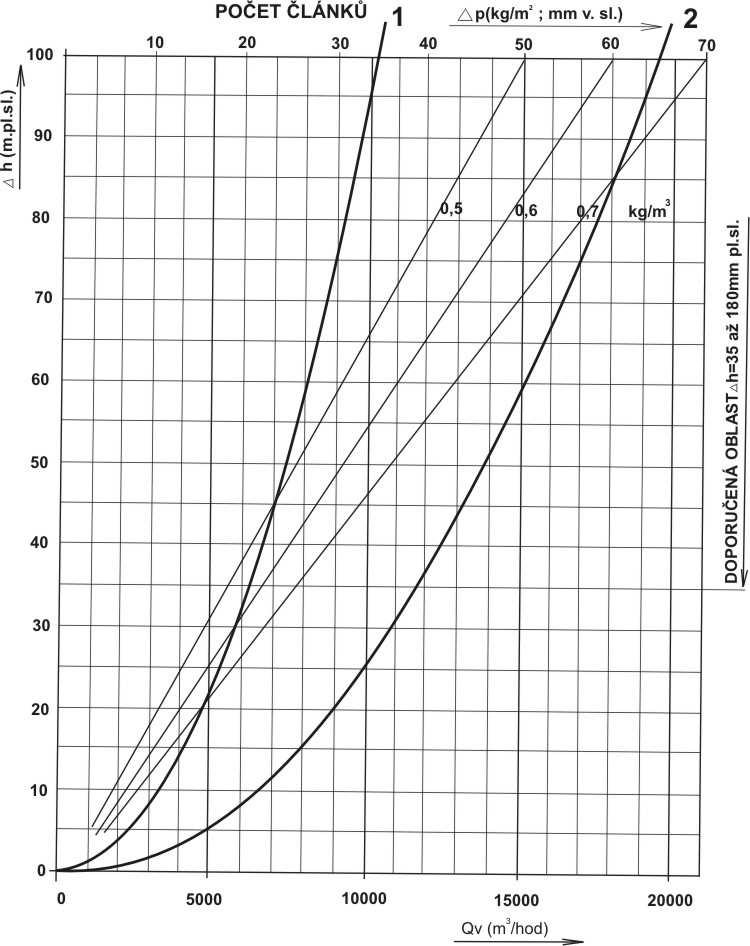

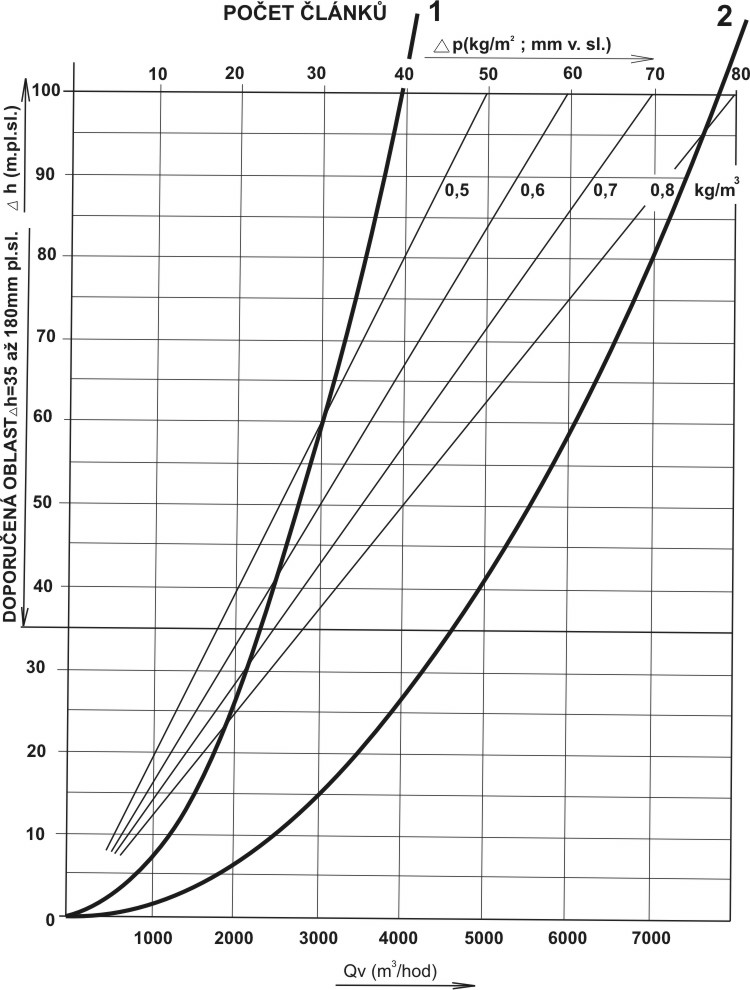

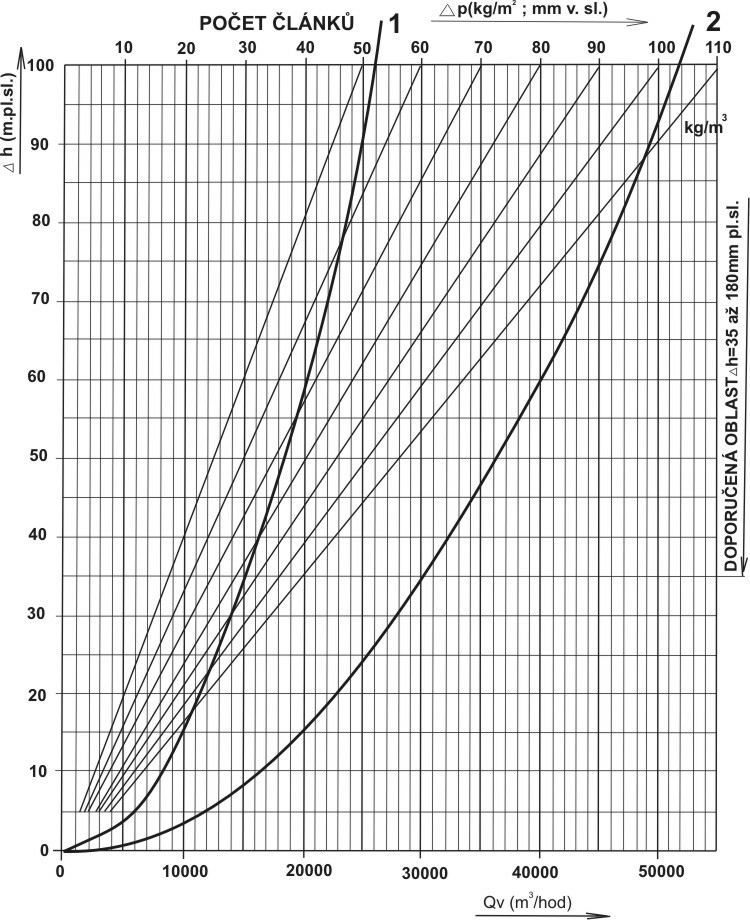

1. Tlaková ztráta odlučovače

   SEA 630	SEA 1000	SEA 1600

2. Popis

   Odlučovač SEA slouží k odlučování tuhých nehořlavých příměsí ze vzdušiny do teploty 300°C a pro podtlak max. 3000 Pa. Odlučovač SEA je zvlášť vhodný pro odlučování hrubých neabrazivních příměsí v dřevozpracujícím průmyslu - piliny, hobliny, štěpky. Dá se použít i pro odlučování vláknitých materiálů. Odlučovač SEA je možno použít jako první stupeň při vícestupňovém odlučování.

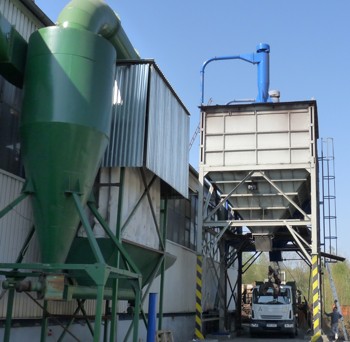

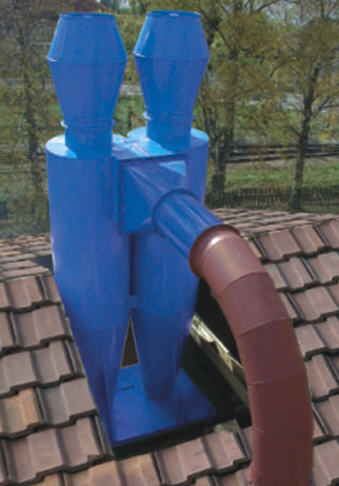

   Vyrábí se ve velikostech 630, 1000 a 1600 v uspořádání buď jednotlivě nebo ve dvojicích a to bez konstrukce nebo s konstrukcí.

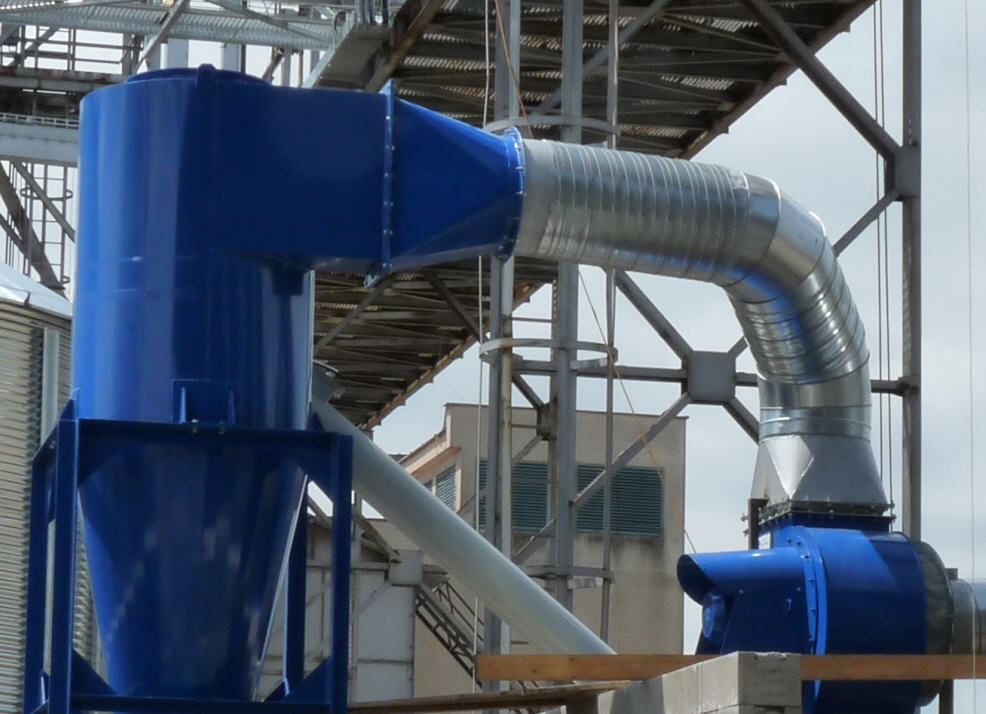

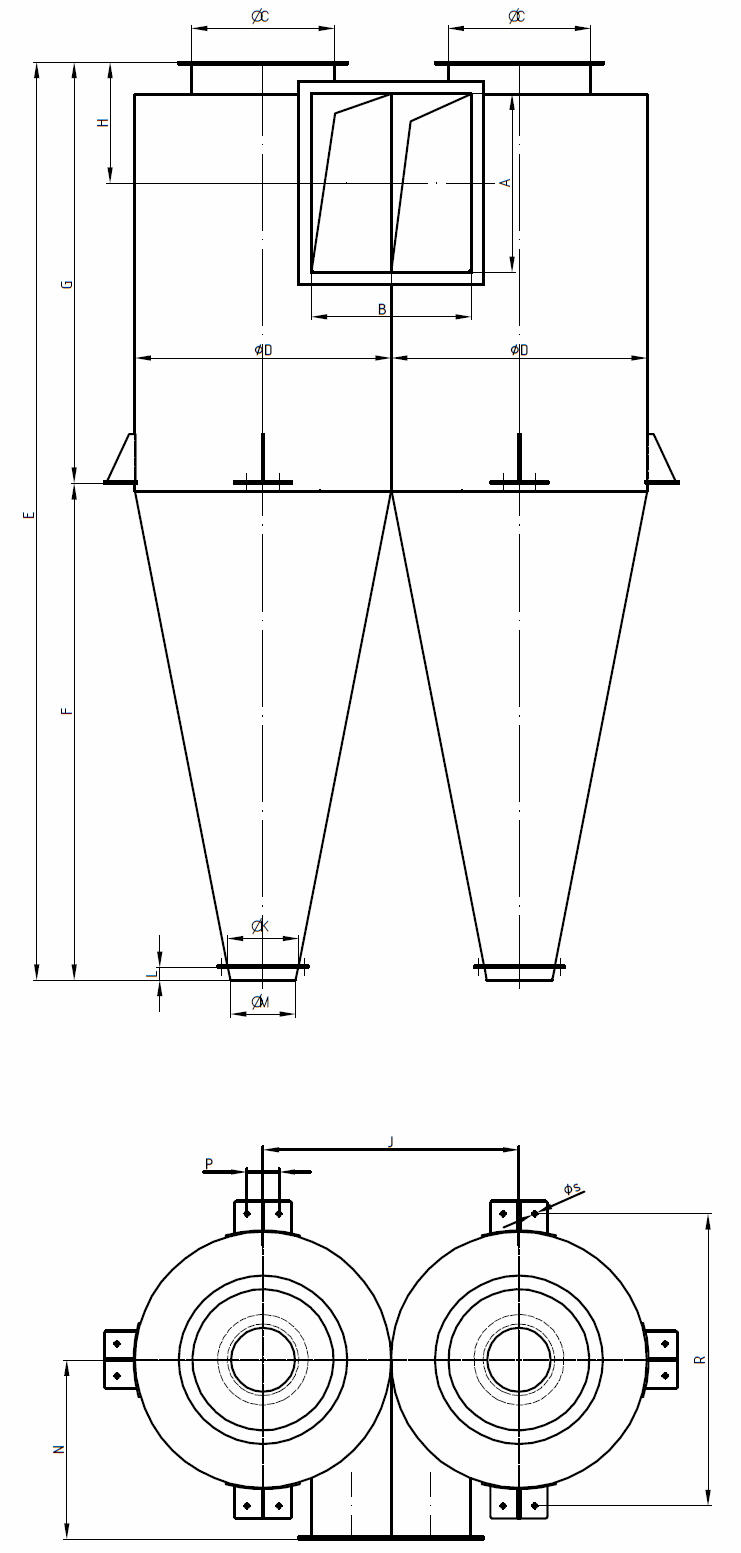

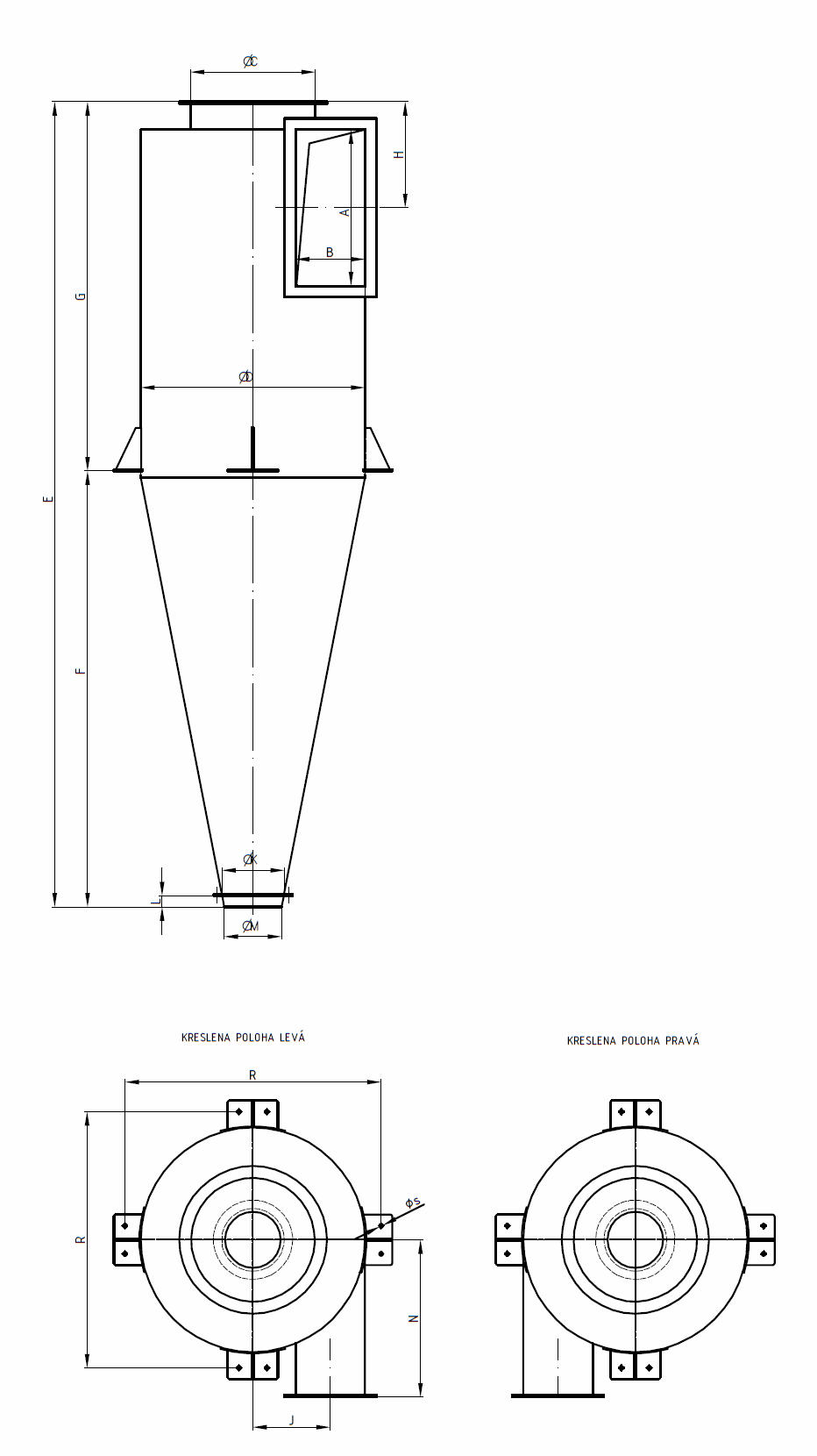

3. Hlavní připojovací rozměry

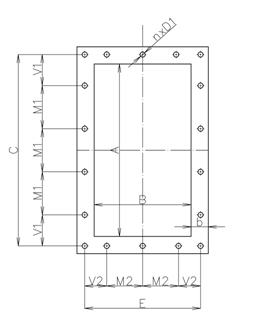

PŘIPOJOVACÍ ROZMĚRY PŘÍRUB VSTUPNÍHO HRDLA ODLUČOVAČŮ

Velikost  odlučovače ROZMĚRY (mm) A B C E M1 M2 V1 V2 n D1 b 630 T3/1 500 225 544 269 100 100 72 84,5 18 12 40 1000 T3/1 800 355 850 405 120 120 125 82,5 22 15 50 1600 T3/1 1250 560 1320 630 160 160 180 155 24 19 60 630 T3/2 500 450 544 494 100 100 72 97 22 12 40 1000 T3/2 800 710 850 760 120 120 125 140 26 15 50 1600 T3/2 1250 1120 1320 1190 160 160 180 115 32 19 60

PŘIPOJOVACÍ ROZMĚRY PŘÍRUB VÝSTUPNÍHO HRDLA ODLUČOVAČŮ

Velikost  odlučovače ROZMĚRY (mm) d D d1 b n 630 355 390 10 30 12 1000 560 605 12 40 16 1600 900 960 14 5 24

PŘIPOJOVACÍ ROZMĚRY PŘÍRUB NA VÝPADU Z ODLUČOVAČŮ

Velikost  odlučovače ROZMĚRY (mm) d D d1 b n 630 280 315 10 30 8 1000 450 495 12 40 12 1600 710 760 14 5 20

Odlučovače VPC

Obsah

1. Talková ztráta odlučovače
2. Popis
3. Hlavní připojovací rozměry

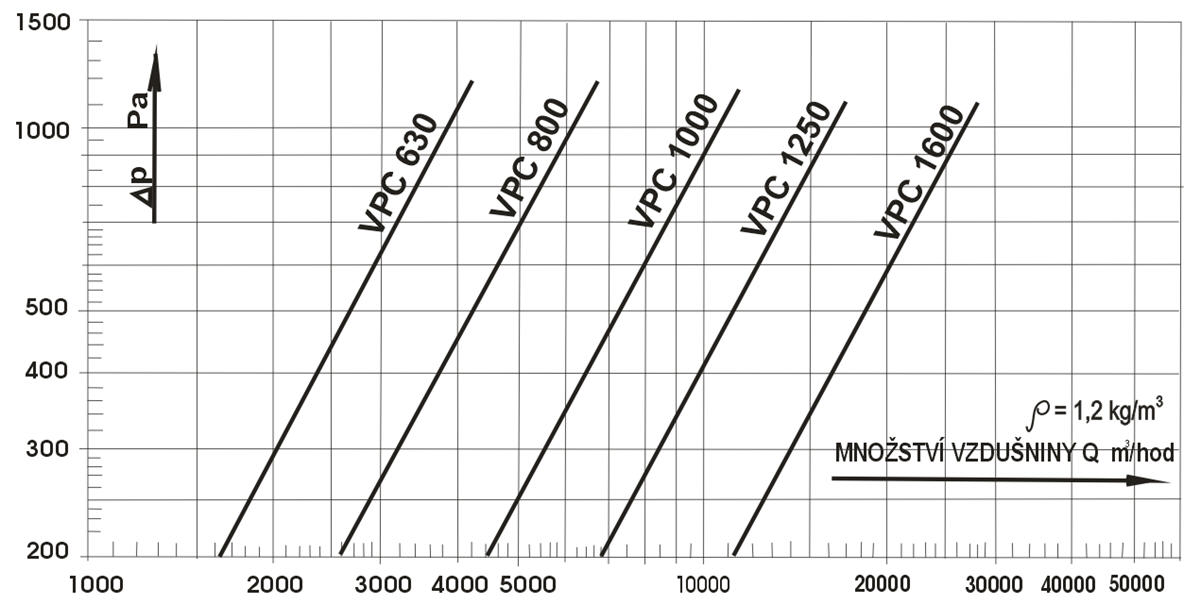

1. Tlaková ztráta odlučovače



2. Popis

   • Odlučovače jsou určeny pro odlučování nelepivých, nehořlavých a nevýbušných prachů ze vzdušiny do teploty +350°C.
   • Odlučovače jsou určeny především pro podtlakový vzduchotechnický systém, použitelnost pro přetlakový systém se nevylučuje. Konstrukčně jsou řešeny pro rozdíl tlaku proti atmosféře do hodnot ±8kPa. Odlučovač VPC je ocelové konstrukce. Jsou vyráběny o jmenovitém průměru 630, 800, 1000, 1250 ,1600 mm. Podle polohy vstupního hrdla do odlučovače se vyrábí odlučovač pravý a levý. Odlučovače VPC jsou s patkami. Přívod vzdušiny vstupním hrdlem do odlučovacího článku je tečný. Po odloučení příměsí v odstředivé komoře vystupuje vyčištěná vzdušina výstupní trubkou buď do sběrného potrubí, nebo do atmosféry. Odloučené příměsi padají do výsypky nebo jsou odváděny jiným zařízením dle projektu. Vhodné umístění odlučovačů, dodávané kompletující prvky, jejich kotvení, jakož i ostatní navazující vzduchotechnická zařízení určuje projektant odlučovacího zařízení podle provozních podmínek a místní dispozice.

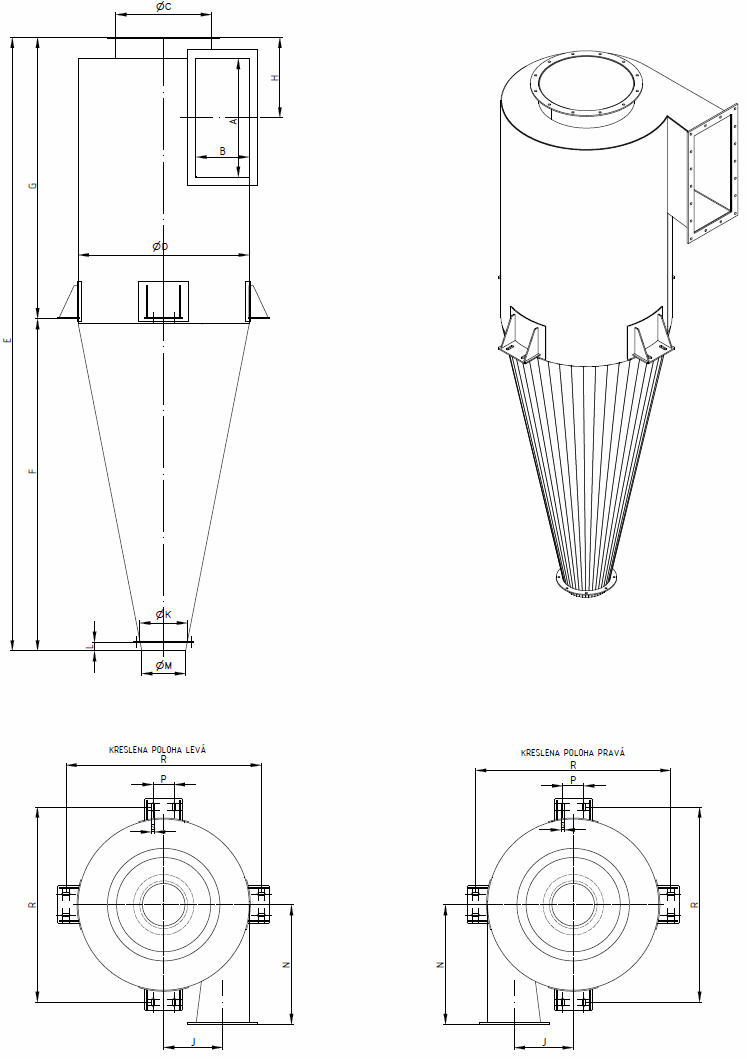

3. Hlavní připojovací rozměry

PŘIPOJOVACÍ ROZMĚRY - PŘÍRUBY ČTŘHRANNÉ

A B otvory bxs m1 m2 v1 v2 C E d1 n 450 200 12 14 40x10 100 - 97 122 494 244 560 250 12 18 40x10 100 - 102 97 604 294 710 315 15 18 50x12 120 120 140 122,5 760 365 900 400 15 24 50x12 120 120 115 105 950 450 1000 560 15 28 50x12 120 120 105 125 1050 610

PŘIPOJOVACÍ ROZMĚRY - PŘÍRUBY KRUHOVÉ

d D bxs otvory d1 n 180 215 30x5 10 8 225 260 30x5 10 8 250 285 30x5 10 8 355 390 30x5 10 12 400 445 40x6 12 12  450  495 40x6 12 12 560  605 40x6 12 16  710  760 45x8 15 20 900  960 50x8 15 24
